Von Wand zu Wand: Echtzeit-Blickkontakt

Das Max Planck Institut betreibt seit dem letzten Jahr zwei Forschungszentren in Erlangen.

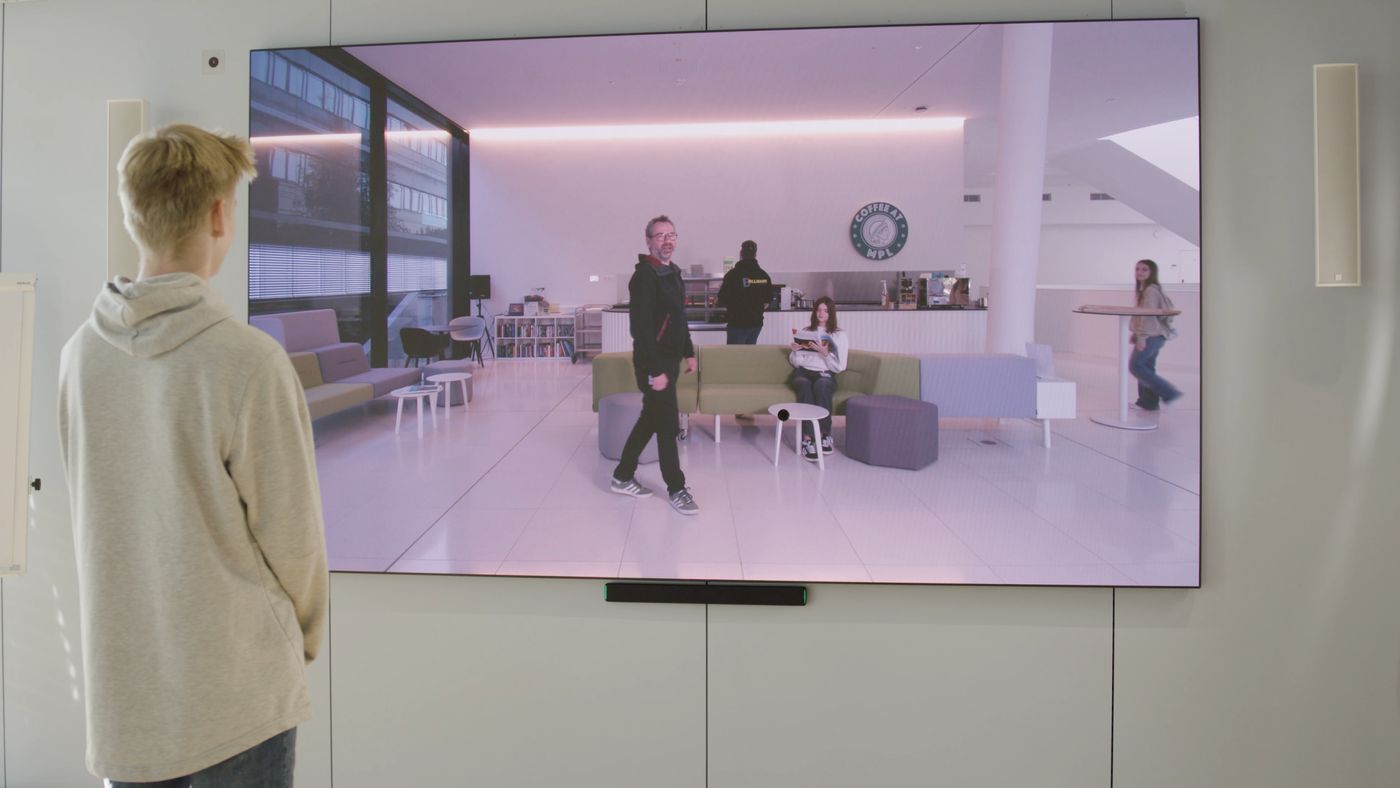

Mittels zwei LED Wänden an jeweils prominenter in den beiden Gebäuden wird eine visuelle Brücke geschlagen: beide LED Wände zeigen ein Kamerabild vom Standort der jeweils anderen LED Wand.

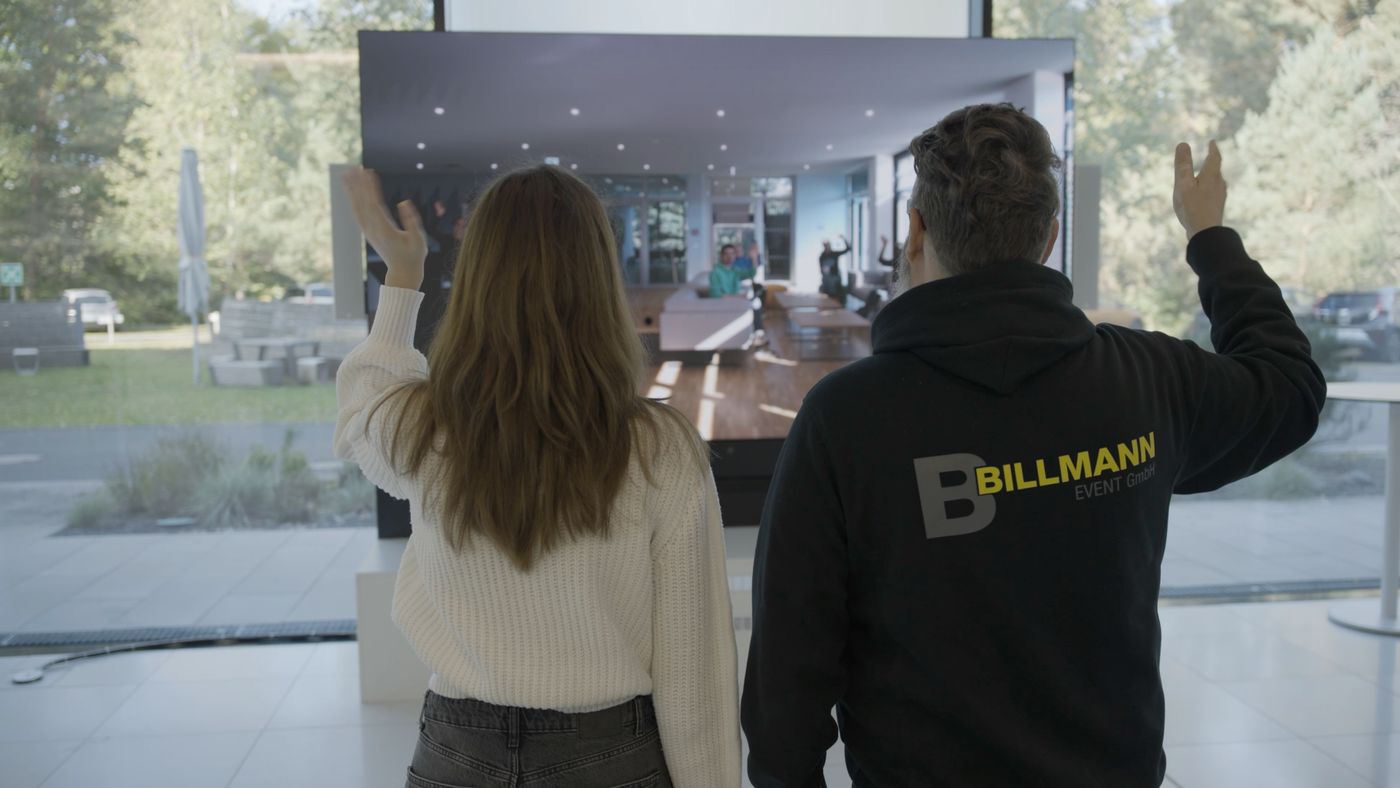

Tritt jemand vor eine LED Wand, kann sie oder er mit einem Besucher des anderen Zentrums vor der LED Wand interagieren.

So weit – so einfach.

In der Ausschreibung war eine Kamera über, unter oder neben der LED Wand vorgesehen.

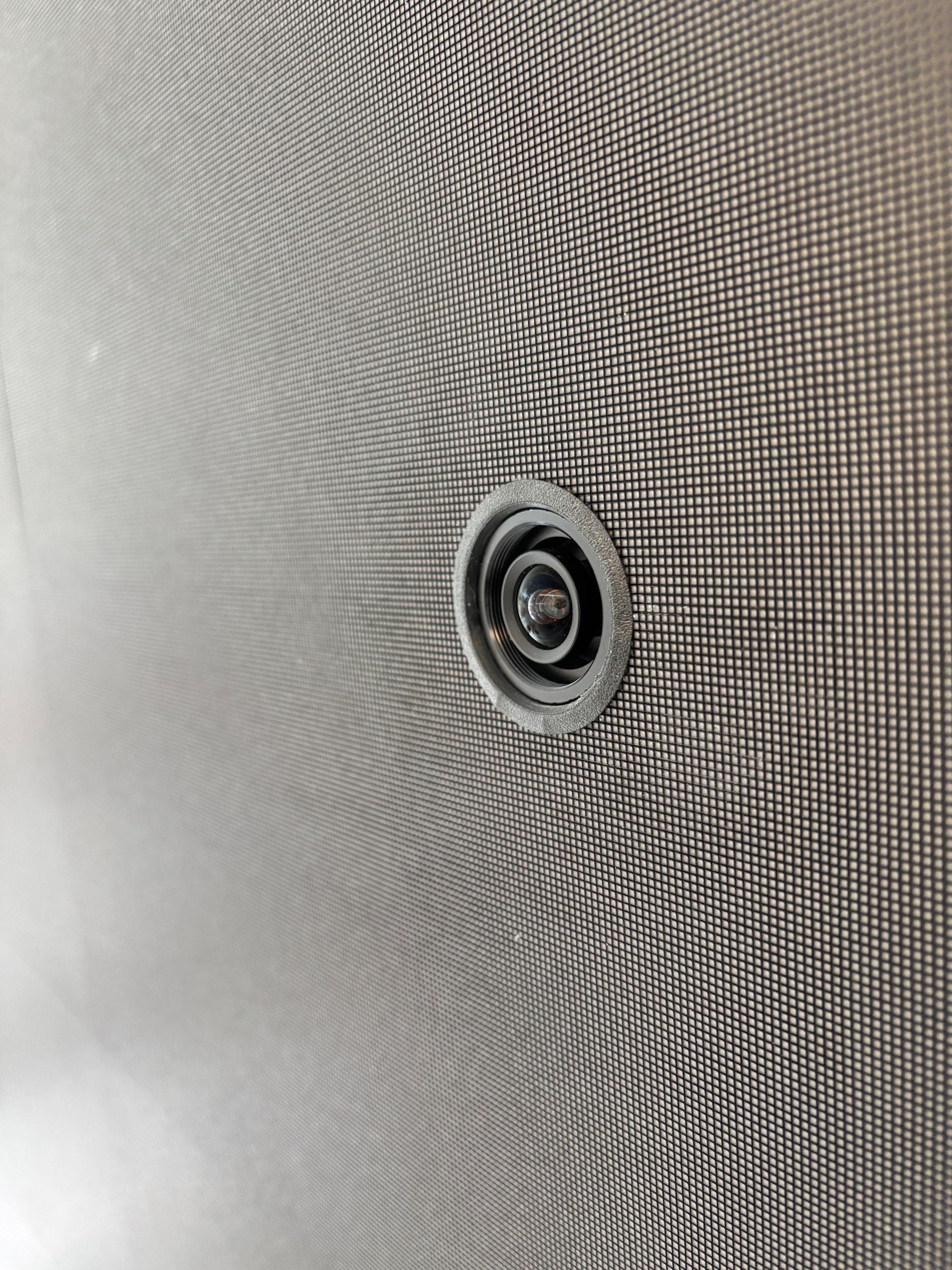

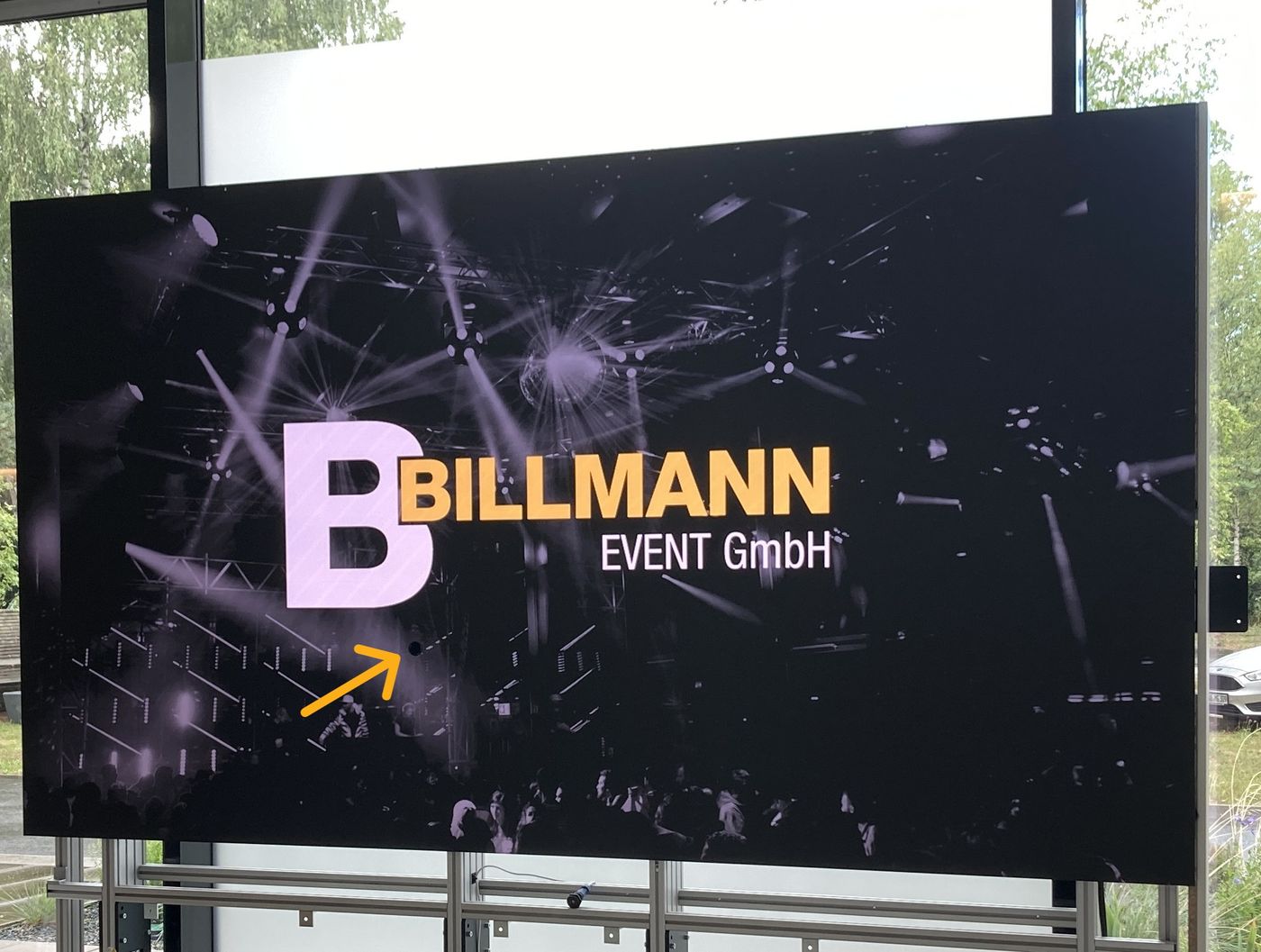

Wir wollten die Kamera aber an der bestmöglich Stelle platzieren: genau in der Sichtachse. In der LED Wand.

Dann ist die Wand kaputt! Das war die einhellige Überzeugung aller Fachleute. Nicht aber unsere Überzeugung.

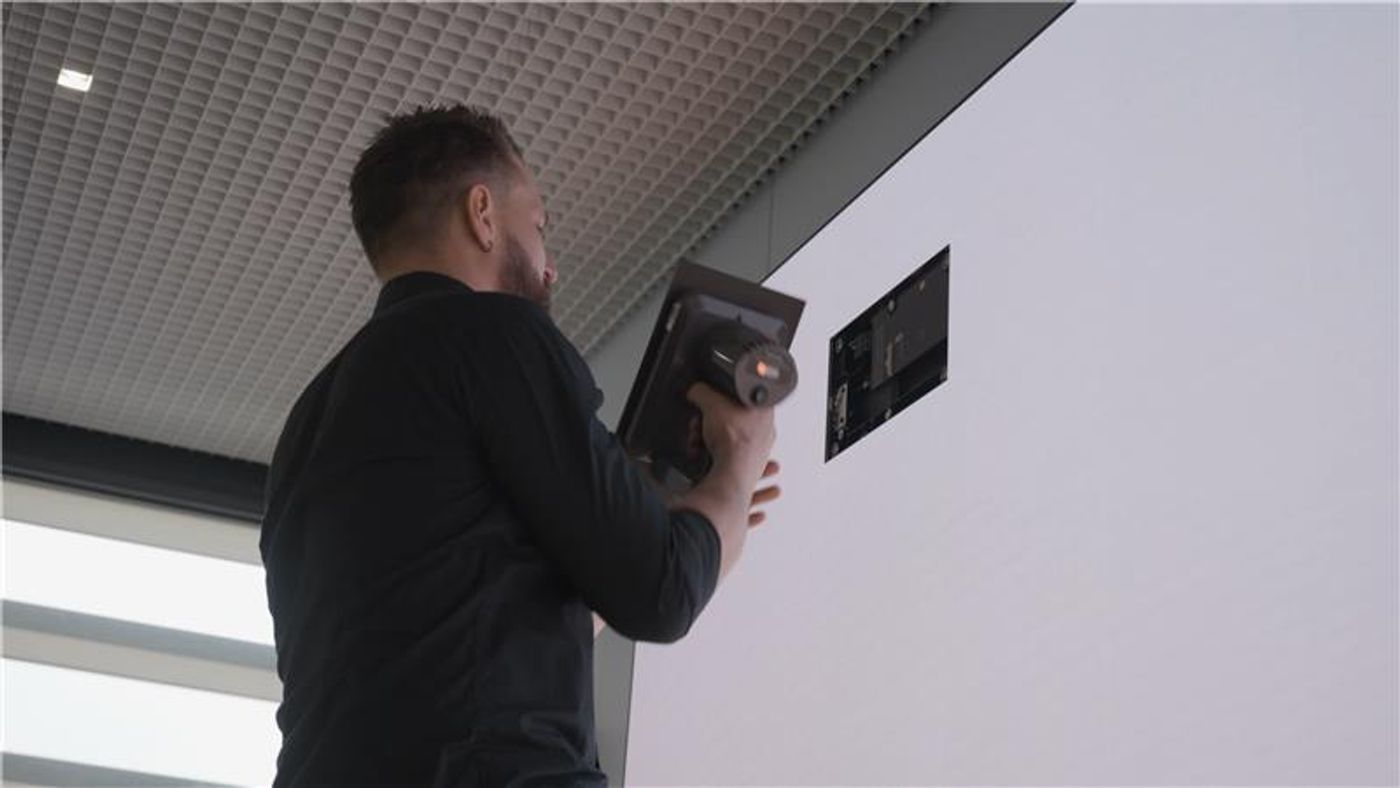

Wo ist das Problem: wir schneiden ein Loch in ein LDM und bauen die Kamera ein – na klar!

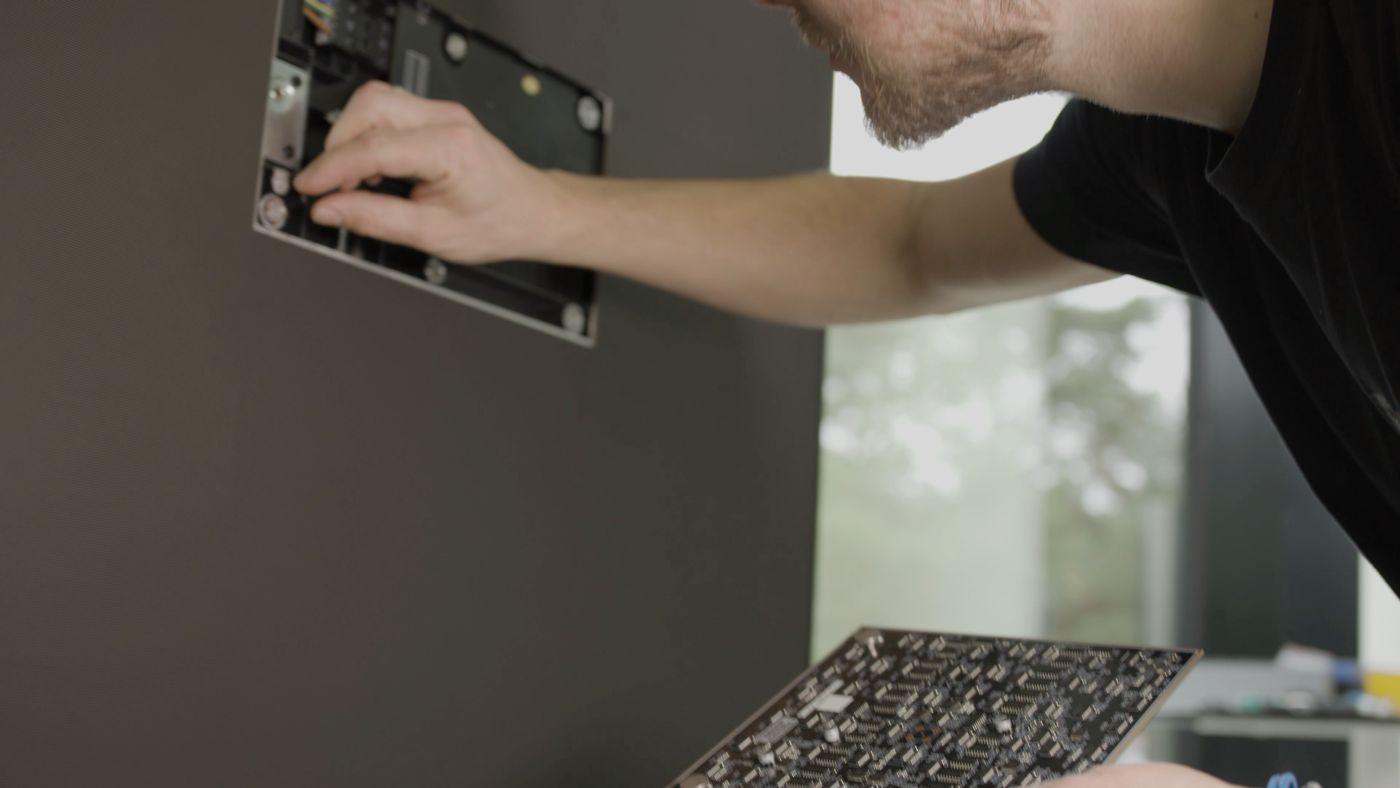

Das Problem ist natürlich die Platine, auf der die LED Pixel und die zugehörige Elektronik verlötet sind. Hier werden nicht nur sogenannte SMD-Bauteile (Surface Mounted Devices – Elektronik im Subminiaturformat) verbaut, sondern es kommen Multilayer PCB (Mehrschichten Platinen) als Träger der Elektronik zum Einsatz.

Bei diesen Platinen liegen mehrere Kupferbahnen in Schichten übereinander. Ein Loch durchtrennt diese Schichten und damit die Verbindungen.
Das Ergebnis: Kaputt!

Wir haben zunächst an defekten LDMs verschiedene Lösungsansätze getestet und diese anschließend mit einem neuen Modul verifiziert.

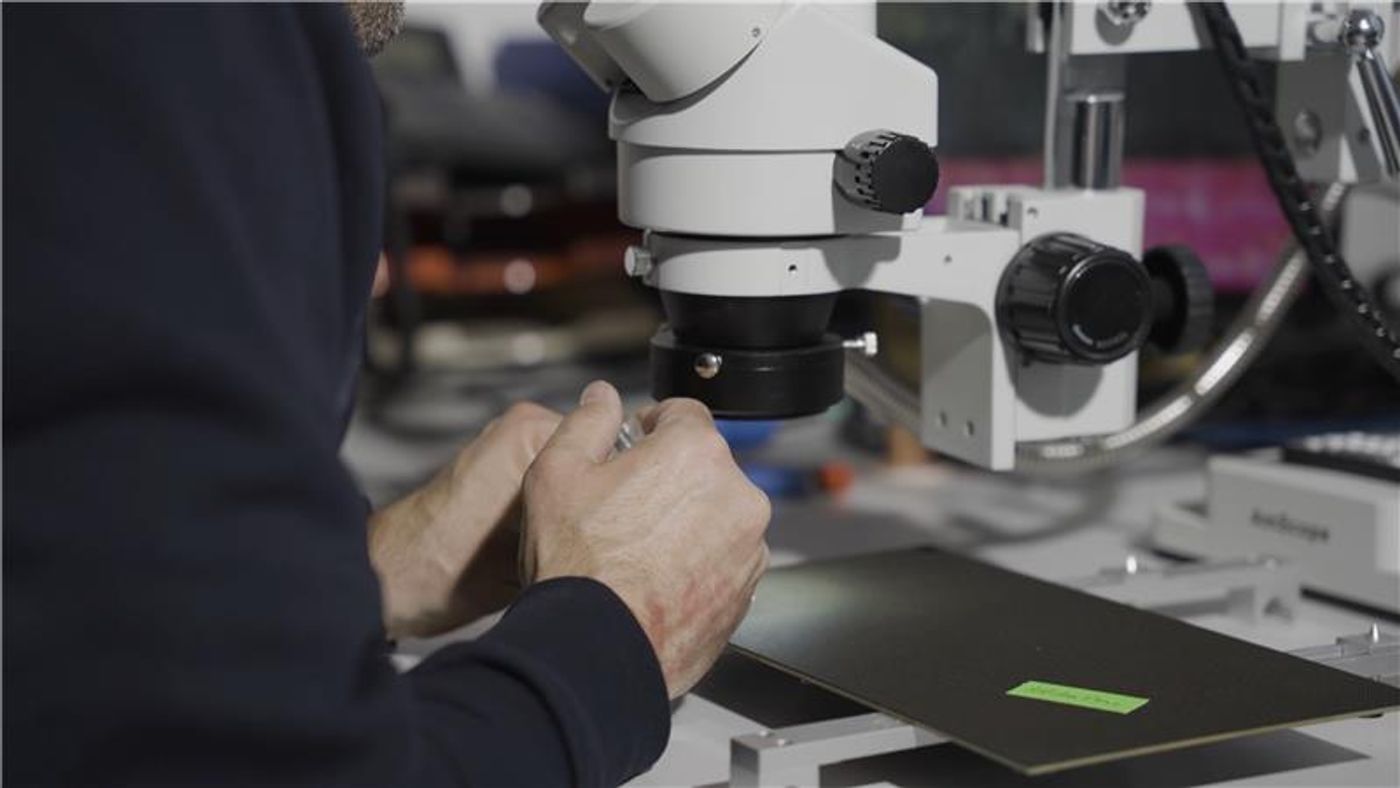

Unter dem Mikroskop wurden Leiterbahnen gezielt durchtrennt und nach dem Entfernen durch Litzen ersetzt.

Das Ergebnis kann sich sehen lassen - wir haben Sichtkontakt mit der anderen Niederlassung.

Das ist ein Aspekt unserer Arbeit, der uns auszeichnet: wir gehen den extra Weg, wenn er besser scheint.
Und lassen „den Dienst nach Plan“ hinter uns.
